Одноножевые резальные машины
Эти машины широко используются в средних и крупных типографиях при изготовлении журналов, брошюр, книг, плакатов, этикеток. Качество резки не зависит от материала — будь то картон или бумага, фольга, пенопласт, резина, фанера, ацетатное волокно и др.
Perfecta выпускает одноножевые резальные машины серий UC, HTVC, TS и L-TS, которые различаются степенью автоматизации и конструкцией привода затла.
Преимущества одноножевых машин Perfecta
- Цельнолитой стол без прорези минимизирует риск повреждения нижних листов при перемещении стопы и защищает от бумажной пыли шаговый винт и направляющую
- Устройство быстрой смены ножа со специальным подъёмником, шаблонами и запорными эксцентриковыми кулачками
- Система управления с возможностью сохранения в памяти программ резки
- ПО Cuttronic (в Perfecta 115 и старших моделях) позволяет автоматически настраивать машину с помощью JDF/PPF-данных допечатной подготовки
- Удобный сенсорный экран с многофункциональными клавишами
- Боковое или верхнее (в Perfecta 115 и старших моделях) расположение привода затла

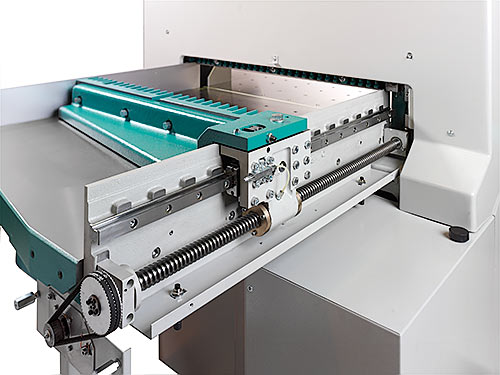

- Сервоприводная подача затла, перемещение с помощью шагового винта и беззазорного шарико-винтового механизма обеспечивают высокую точность резки
- Безопасная эксплуатация благодаря специальному оснащению HSCS
Perfecta 76/92 UC
- До 6 000 схем резки в 250 программах
- Многоязычный ЖК-экран с четырьмя кнопками прямого доступа. Программирование с помощью меню. Выбор свободных и занятых программ посредством дополнительной цифровой клавиатуры
- Четыре разъёма для подключения периферийных устройств
Perfecta 76/92 HTVC
- Управление с помощью 15-дюймового сенсорного экрана, отображающего разбивку листа и процесс резки
- Интуитивное программирование на родном языке в графическом интерактивном режиме
- Возможен выбор форматов DIN (от A0 до A10) и специальных форматов (от E0 до E19)
- Сохранение заданных вручную последовательностей резки (до 30 000 программ) и обмен данными через USB-разъём
- Удалённая поддержка через модем
- Возможность использования второго дисплея для получения данных о производственном процессе или в качестве внешнего терминала для программирования
- Прямое подключение периферийных устройств
Perfecta 115/132/168 TS

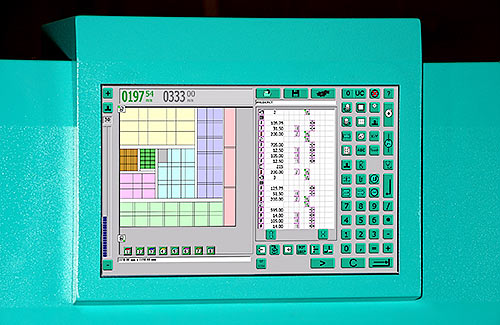

- Все функции вынесены на цветной 19-дюймовый (16:10) сенсорный экран с высоким разрешением
- Интуитивное графическое меню на родном языке делает управление простым и удобным
- Возможен выбор форматов DIN (от A0 до A10) и специальных форматов (от E0 до E19)
- Сохранение заданных вручную последовательностей резки (до 30 000 программ) и обмен данными через USB-разъём
- Удалённая поддержка через модем
- Прямое подключение периферийных устройств
Perfecta 132/168/225 L-TS

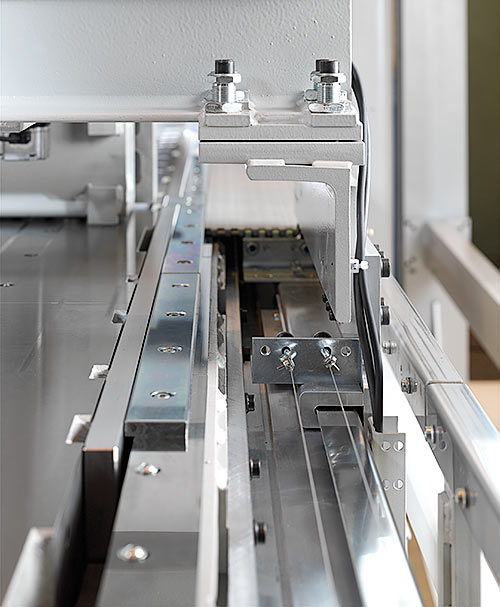

- В этих машинах впервые реализован линейный привод затла. Конструкция привода почти не изнашивается и не нуждается в техобслуживании. Благодаря отсутствию механической передачи скорость затла практически безгранична; это особенно удобно при возвратных порожних движениях и гарантирует высокую точность позиционирования
- Все функции вынесены на цветной 19-дюймовый (16:10) сенсорный экран с высоким разрешением
- Интуитивное графическое меню на родном языке делает управление простым и удобным
- Возможен выбор форматов DIN (от A0 до A10) и специальных форматов (от E0 до E19)
- Сохранение заданных вручную последовательностей резки (до 30 000 программ) и обмен данными через USB-разъём
- Удалённая поддержка через модем
- Прямое подключение периферийных устройств
Технические характеристики
|
Модель | 76 | 92 | 115 | 132 | 168 | 225 |
|
Ширина резального стола, мм |
760 |
920 |
1 150 |
1 320 |
1 680 |
2 250 |
|
Высота стопы, мм, макс. |
110 |
120 |
165 |
165 |
165 |
165 |
|
Полезная длина задней части стола, мм |
760 |
920 |
1 150 |
1 320 (1 425 *) |
1 680 (2 101 *) |
2 600 |
|
Ширина обрезков, мм, мин./ с прижимной планкой |
15/42 |
18/57 |
20/77 |
20/77 |
26/77 |
110/— |
|
Кол-во резов за цикл, раз/мин |
50 |
50 |
44 |
44 |
42 |
34 |
|
Усилие прижима, кН |
2–25 |
2–30 |
2,5–45 |
2,5–45 |
3,5–60 |
3,5–80 |
|
Скорость обратного хода затла, мм/с, макс. |
300 |
300 |
300 |
300 (1 200 *) |
300 (1 800 *) |
2 000 * |
|
Мощность главного привода, кВт |
2,2 |
3 |
4 |
4 (5,5 **) |
7,5 |
10 |
|
Масса, кг |
1 650/ 2 970 |
2 000/ 4 400 |
3 200/ 6 380 |
3 410/ 6 600 |
5 600/ 12 320 |
7 000/ 15 400 |
** Опционально.
